系统概述

   丝网印刷机广泛应用于PET、PVC、转印纸膜、电热膜、薄膜、铭板、柔性线路板、手机按键、3M胶、薄膜开关、桶装纸、织带、铝芯等卷筒材料的丝网印刷。机械由一个伺服电机一个步进驱动一个变频，多个阀多个风机构成，控制部分采用显控PLC，支持4路高速脉冲输出，精度高，可靠运行稳定。

  系统构成：采用显控PLC:Fgs-32MT-AC。

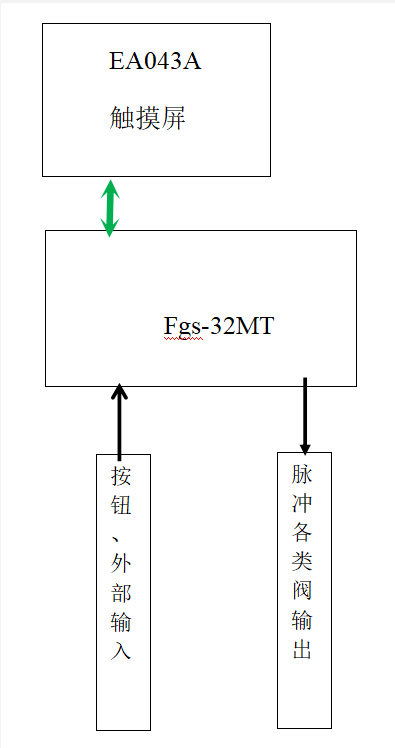

系统框图

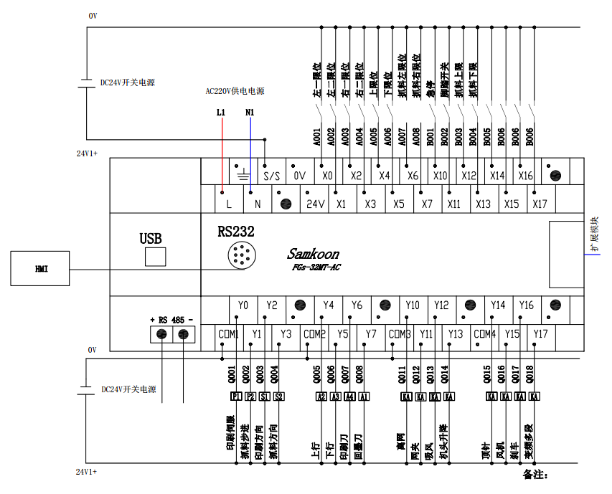

PLC接线图：

系统配置
1、 系统电源：整机采用DC24V电源。

2、 PLC：显控miniPLC

3、 触摸屏：EA043A

4、 数字量：8路输入，24路输出，其中三路为高速脉冲输出，用于控制三路步进驱动器。

IO分配表：

XO                                             左一限位

X1                                              左二限位

X2                                              右一限位

X3                                               右二限位

X4                                                 上限位

X5                                                下限位

X6                                               抓料左限

X7                                                抓料右限

X10                                                   急停

X11                                               脚踏开关

X12                                               抓料上限

X13                                                抓料下限

 Y0                                                    印刷脉冲

Y1                                                     抓料脉冲

Y2                                                     印刷方向

Y3                                                     抓料方向

Y4                                                        上行

Y5                                                         下行

Y6                                                        印刷刀

Y7                                                        回墨到

Y10                                                         离网

Y11                                                           网夹

Y12                                                           吸风

Y13                                                       机头升降

Y14                                                           顶针

Y15                                                           风机

Y16                                                           刹车

Y17                                                       变频多段

Y20                                                            送布2

   工艺说明
工艺控制分为手动，自动模式。手动，可独立操作各个工位，自动工艺流程：

1、设定运行参数：设定各轴运行的位置，抓料位置等。

2 、主画面“启动”，抓料电机先回原点，然后行驶到待机位置。当网印区有料时，抓料电机行进到位，进行抓料，放到待机位，等待下次操作。网印区动作，有料时，印刷伺服，根据方向选择，由左到右或由右到左，自上而下，进行印刷动作，印刷完成方可进行抓料动作。

3、手动：可以独立运行各个伺服步进及变频器到指定位置。

4、设有各项保护急停措施。

HMI操作画面

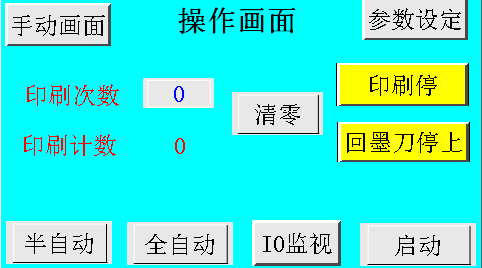

1. 主画面

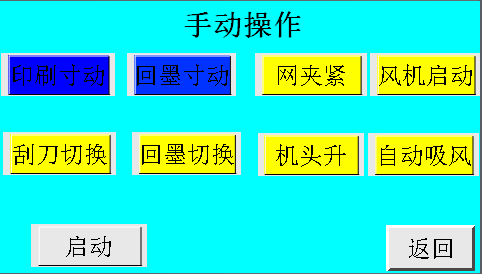

2.手动画面

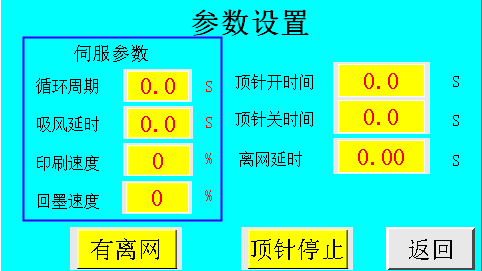

3.系统参数

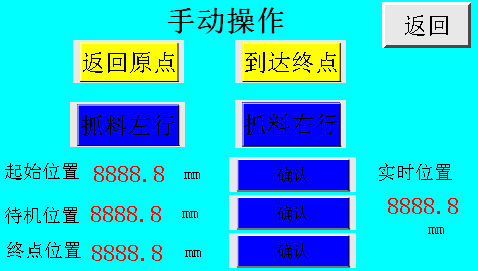

4.抓料参数

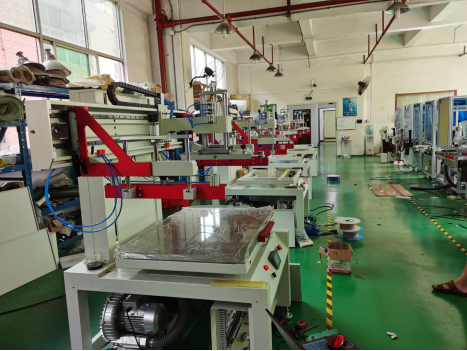

  现场照片
